港城大AEnM：钙钛矿太阳能电池效率和稳定性大幅提升？离不开超高分辨散射式近场光学显微镜的助力！

在绿色能源的发展得到世界各国越来越多的重视与青睐的今天，光伏科技和太阳能电池的产业成长与技术研发成为了工业界和学术界共同的焦点。而这其中最被广泛关注的当属使用具有钙钛矿结构的材料所合成的太阳能电池。钙钛矿结构是具有通式ABX₃结构的一类化合物，除了CaTiO₃外，还有BiFeO₃、CsPbI₃也具有这一结构。基于钙钛矿结构材料所合成的电池则一般被统称为有机-无机杂化钙钛矿太阳能电池（PVSCs）。在光伏领域的研究中，钙钛矿太阳能电池因其能量转化率在近几年的飞速提高而备受关注。其中的佼佼者更是可以达到25%的能量转化率。

然而，在我们期待上述的有机-无机杂化钙钛矿太阳能电池从实验室走向工业应用的时候，一个无法回避的问题出现在了研究者的面前：这种电池的环境敏感性非常之高。在电池的使用过程中，其性能稳定性和使用寿命很容易被环境湿度，环境热度，环境光照所影响，且这种影响多为负面影响。也就是说，要想让PVSCs能够被大规模应用，其环境耐性必须得到改进。

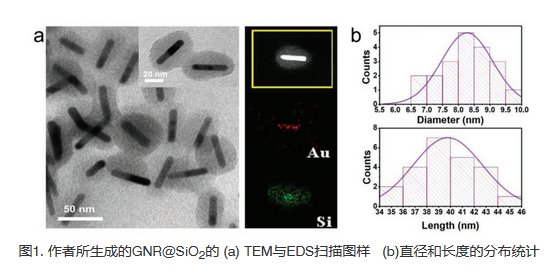

针对上述问题，香港城市大学Fengzhu Li于今年（2022年）4月在Advance Energy Materials中发表了等离激元局域光热现象调控钙钛矿太阳能电池应力以提升效率和稳定性的研究工作。该课题组发现二氧化硅包覆的金纳米管（GNR@SiO₂）可有效提高钙钛矿太阳能电池的性能，尤其通过减小材料生成过程中所产生的残留应变，在维持电池高效转化率（23%）的前提下，大幅提高了电池的工作稳定性。这种GNR@SiO₂有着8.2 nm的平均直径和40 nm的平均长度。其中的二氧化硅外壳结构的厚度在15 nm左右。

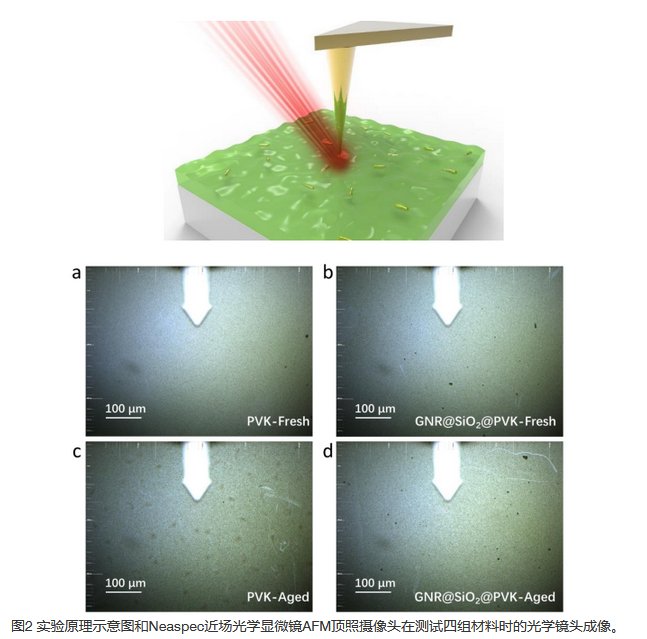

在通过标准流程测得生成的太阳能电池的能量转化效率可以达到23%之后，接下来研究者的关注点则聚焦到了GNR@SiO₂对电池稳定性——也就是钙钛矿材料层的稳定性的提高之上。在此研究中，Neaspec研发的近场光学显微镜起到了至关重要的作用。科研者利用此设备获取了相关材料基于中红外激光吸收的形貌图（光学成像）和与之对应的纳米傅里叶红外光谱结果。实验使用了一台相干宽波长中红外激光器，通过Neaspec近场光学显微镜将激光聚焦于镀铂金AFM针尖，从而表征了四组参照薄膜材料：（a）新生成的钙钛矿结构材料（PVK）（b）新生村的掺杂了GNR@SiO₂的PVK（c）经过疲劳测试的PVK（d）经过疲劳测试的GNR@SiO₂的PVK。

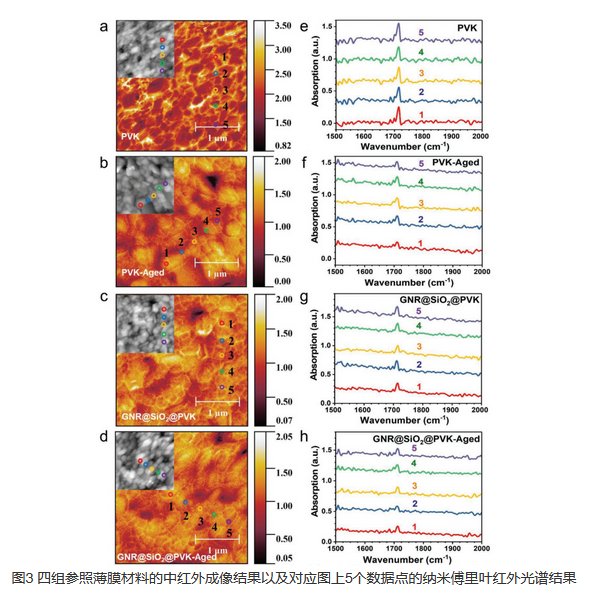

在PVK所对应的中红外成像和纳米傅里叶红外光谱中，信号的产生主要源自材料里的甲脒结构中的非对称碳氮键的拉伸模式的变化。所有之后的分析都是基于上述四种材料所产生的这种信号（对应材料中甲脒的浓度也就是材料的降解程度）。下图a-d对应四种材料的1700  cm^–1 中红外激光成像结果。而为了研究疲劳测试对材料稳定性的影响，研究者在每个结果中都选取了5个数据点，直接进行纳米傅里叶红外光谱的测试 （下图 e-h）。研究者通过对比发现，在没有掺杂GNR@SiO₂的PVK中，疲劳测试使得材料的甲脒含量降到了原来的45%。而通过掺杂GNR@SiO₂，PVK中的则能维持在原来的75%。可见，掺杂GNR@SiO₂有效地减慢了PVK薄膜材料的降解和损耗速度。而使得这一结果得以获得的，正是Neaspec的近场光学显微镜可以同时对样品进行中红外成像和纳米傅里叶红外吸收谱分析的这一特性。

参考文献：

[1]. Fengzhu Li, Tsz Wing Lo, Xiang Deng, Siqi Li, Yulong Fan, Francis R. Lin, Yuanhang Cheng, Zonglong Zhu, Dangyuan Lei*, Alex K.-Y. Jen*, Plasmonic Local Heating Induced Strain Modulation for Enhanced Efficiency and Stability of Perovskite Solar Cells, Advanced Energy Materials，DOI: 10.1002/aenm.202200186
